Int Time Cal

REVISION DATE: 28-May-2019 17:16:16

Int time cal normaized to 1 sec and "forced" through 1 using weights in the fit

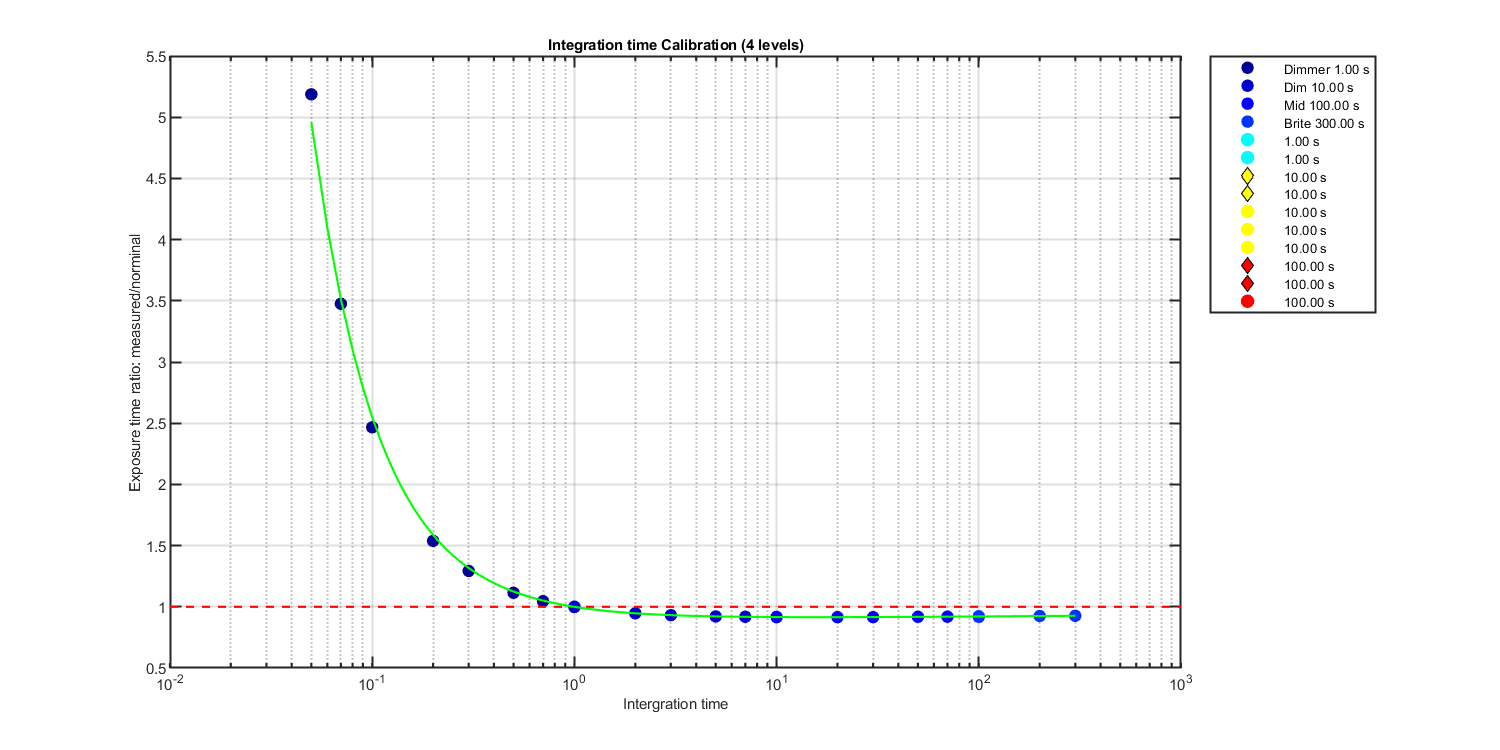

Fit to the data
Equation: a+b*x+c*x*log(x)+d./x^(0.5)
a,b,c,d = [0.076673 0.89485 0.0054995 0.028475];


%C01 = Level name
%C02 = Nominal integration time (sec)
%C03 = Level transition repeat int times (1 = yes)
%C04 = Level Number
%C05 = Which level transition it is
%C06 = Calibrated intergration times (sec)
%C07 = Exposure time ratio: measured/norminal
%------------------------------------------------------------------------------
%     C01    C02 C03 C04 C05      C06      C07
    Brite   0.05   0   4 NaN   0.2593   5.1869
    Brite   0.07   0   4 NaN   0.2433   3.4757
    Brite   0.10   0   4 NaN   0.2467   2.4666
    Brite   0.20   0   4 NaN   0.3077   1.5383
    Brite   0.30   0   4 NaN   0.3880   1.2933
    Brite   0.50   0   4 NaN   0.5573   1.1145
    Brite   0.70   0   4 NaN   0.7323   1.0461
    Brite   1.00   0   4 NaN   0.9996   0.9996
    Brite   1.00   0   4 NaN   0.9980   0.9980
    Brite   1.00   1   4   1   1.0006   1.0006
      Mid   1.00   1   3   2   1.0006   1.0006
      Mid   1.00   0   3 NaN   1.0010   1.0010
      Mid   1.00   0   3 NaN   1.0003   1.0003
      Mid   2.00   0   3 NaN   1.8943   0.9472
      Mid   3.00   0   3 NaN   2.7942   0.9314
      Mid   5.00   0   3 NaN   4.6048   0.9210
      Mid   7.00   0   3 NaN   6.4278   0.9183
      Mid  10.00   1   3   3   9.1764   0.9176
      Dim  10.00   1   2   4   9.1764   0.9176
      Dim  10.00   0   2 NaN   9.1630   0.9163
      Dim  10.00   0   2 NaN   9.1511   0.9151
      Dim  10.00   0   2 NaN   9.1495   0.9150
      Dim  20.00   0   2 NaN  18.3099   0.9155
      Dim  30.00   0   2 NaN  27.4706   0.9157
      Dim  50.00   0   2 NaN  45.9192   0.9184
      Dim  70.00   0   2 NaN  64.3415   0.9192
      Dim 100.00   1   2   5  92.2459   0.9225
   Dimmer 100.00   1   1   6  92.2459   0.9225
   Dimmer 100.00   0   1 NaN  91.7632   0.9176
   Dimmer 200.00   0   1 NaN 184.9308   0.9247
   Dimmer 300.00   0   1 NaN 277.9218   0.9264

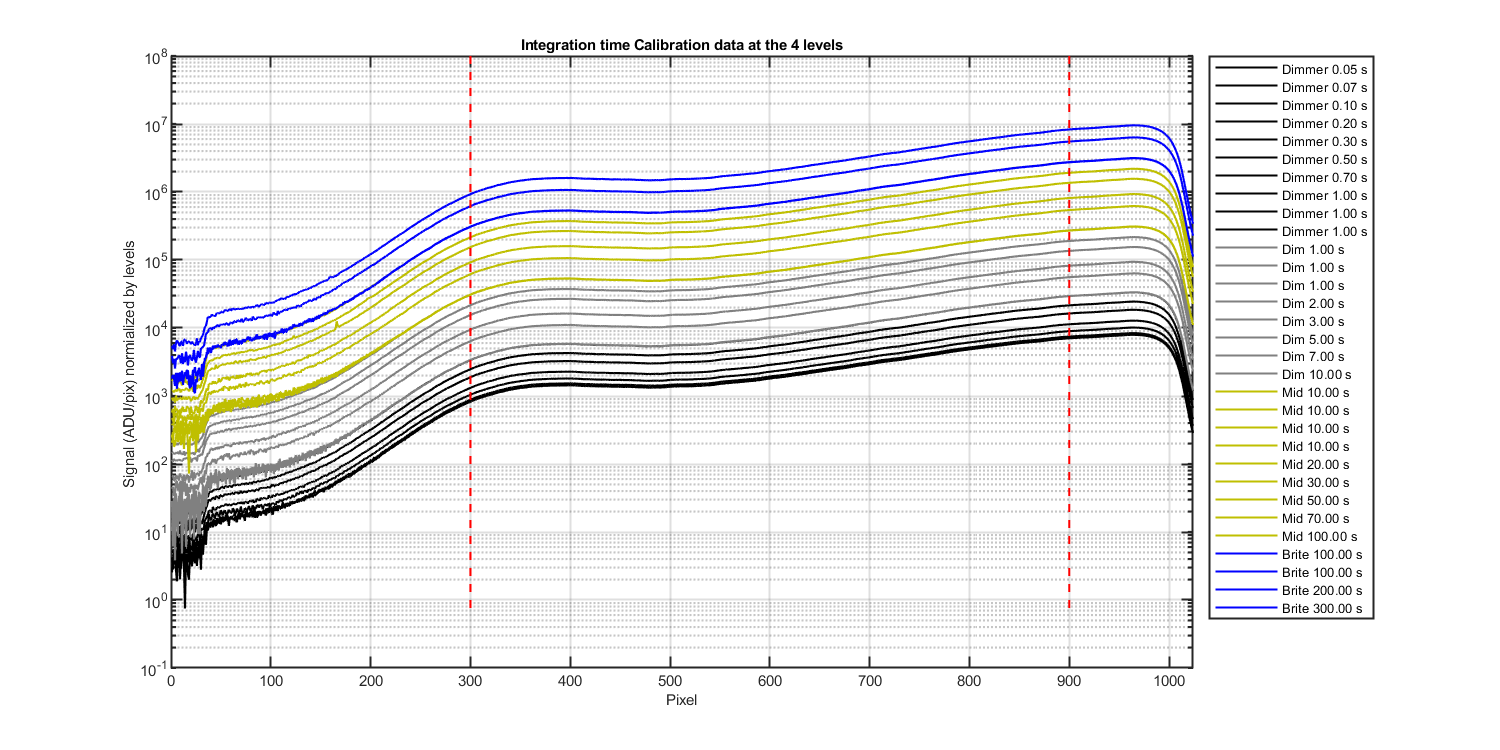

Figure 1



Figure 2



Figure 3



Figure 4



Figure 5



Figure 6



Figure 7



Figure 8



Figure 9



Figure 10



pwd: E:\zflora\mldata2\mobyrefresh\characterization\MOBY-L274\bs3cal
Date: 28-May-2019 17:16:16
Created from pltinttimecal_(1)
