mr_pltfraunlines_ - BS03

REVISION DATE: 29-Jan-2018 15:53:32

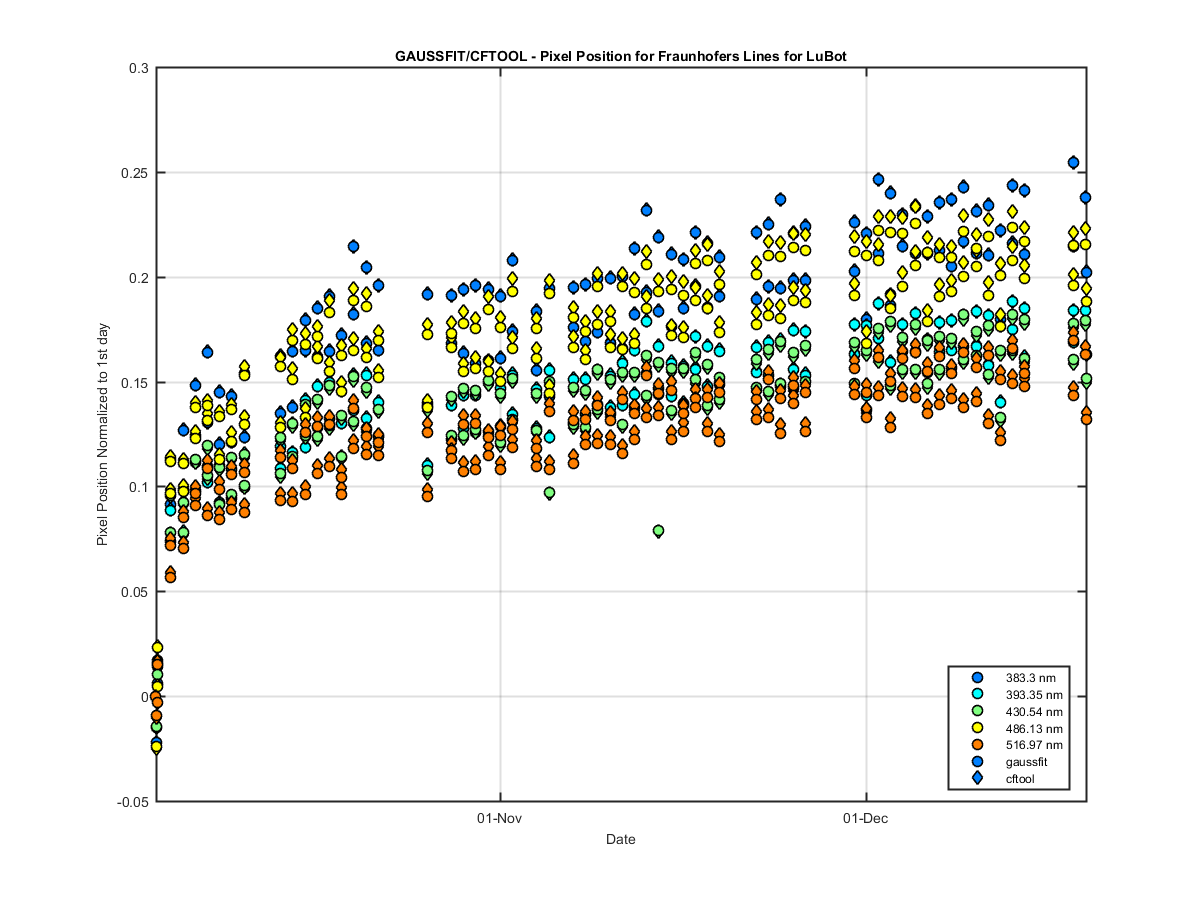

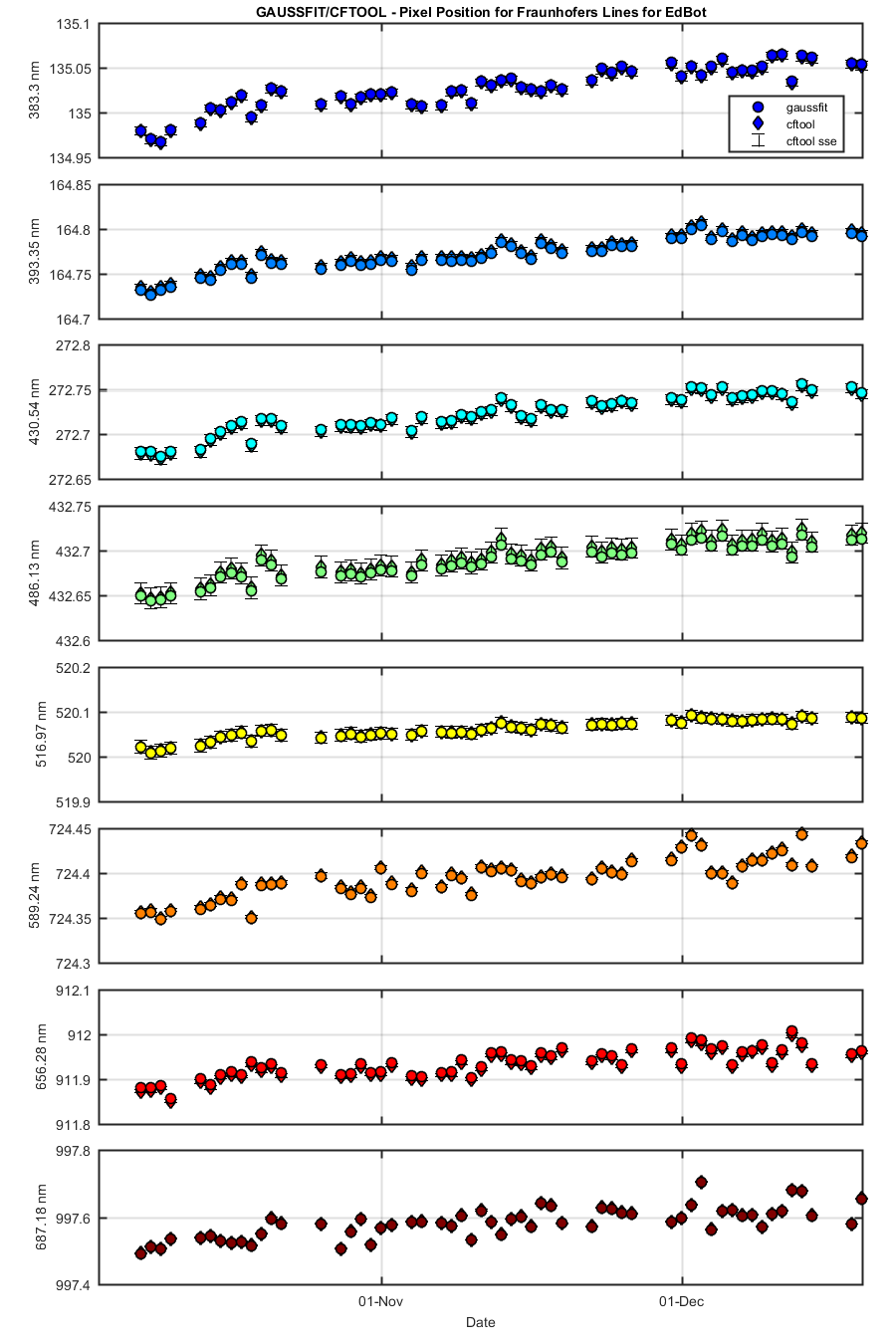

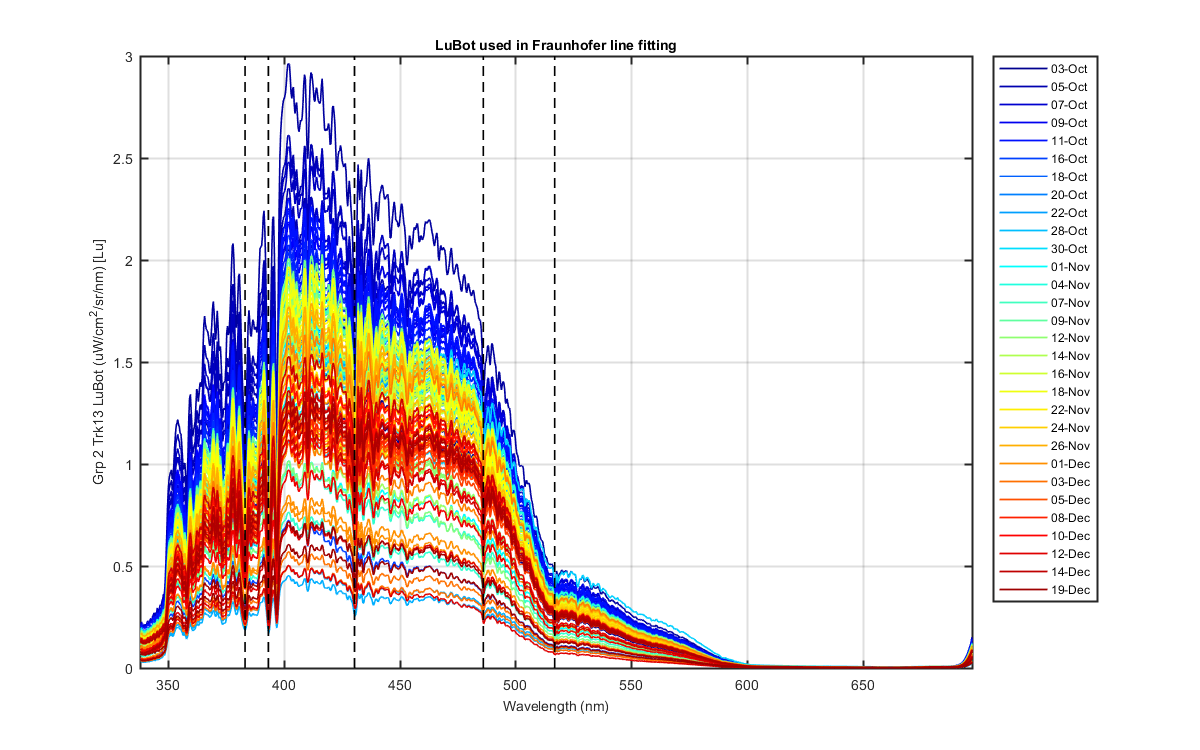

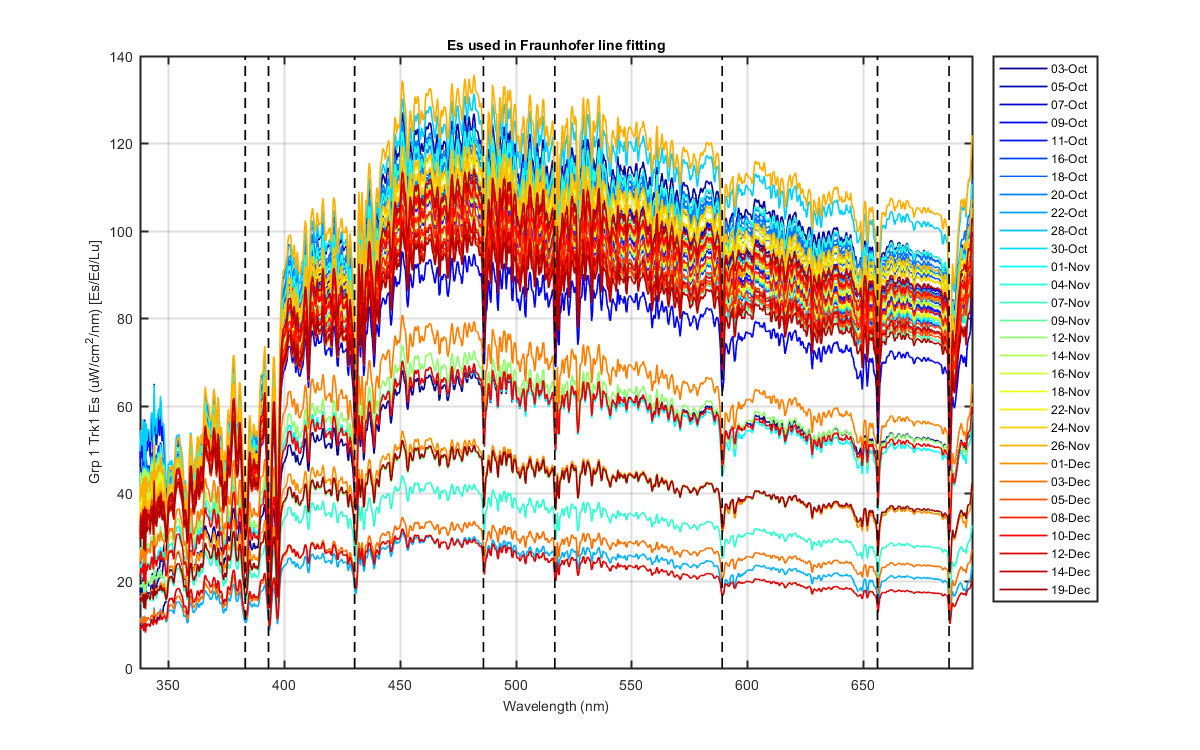

Looks at track 1 wavelength movement for in-water data. This is only for track 1 with Es data, I have also included the three Lus for some of the lines. For each Es the data are dark subtracted. There are 8 Fraunhofer lines I am monitoring for Es and 5 for Lu. I pull out the +- 20 pixels around the fruan line and subtract off the. minumum and divide buy the area to normalize the data. I then used the diff function to calculate the "Difference and approximate derivative" and find where the top of the fraunhofer line is on both sides. I then use these points to pull the fraunhofer line out and make it a peak rather than a valley. I then use the gaussian fit to find the sub-pixel peak location. I also added using the Matlab curve fitting functions, fit with the fittype as gauss1. This function returns goodenss of fit values, which the gaussfit does not. This method has some uncertainties but it works in an automated way. So I can apply this to all the files easily.


Figure 1


Figure 2


Figure 3


Figure 4


Figure 5


Figure 6


Figure 7


Figure 8


Figure 9


Figure 10


Figure 11


Figure 12


Figure 13


Figure 14


Figure 15


Figure 16


Figure 17


Figure 18


Figure 19


Figure 20


Figure 21


Figure 22


Figure 23


Figure 24


Figure 25


Figure 26


Figure 27


Figure 28


Figure 29


Figure 30


Figure 31


Figure 32


Figure 33


Figure 34


Figure 35


Figure 36


Figure 37


Figure 38


Figure 39


Figure 40


Figure 41


Figure 42



----------------------------------------------------------------------

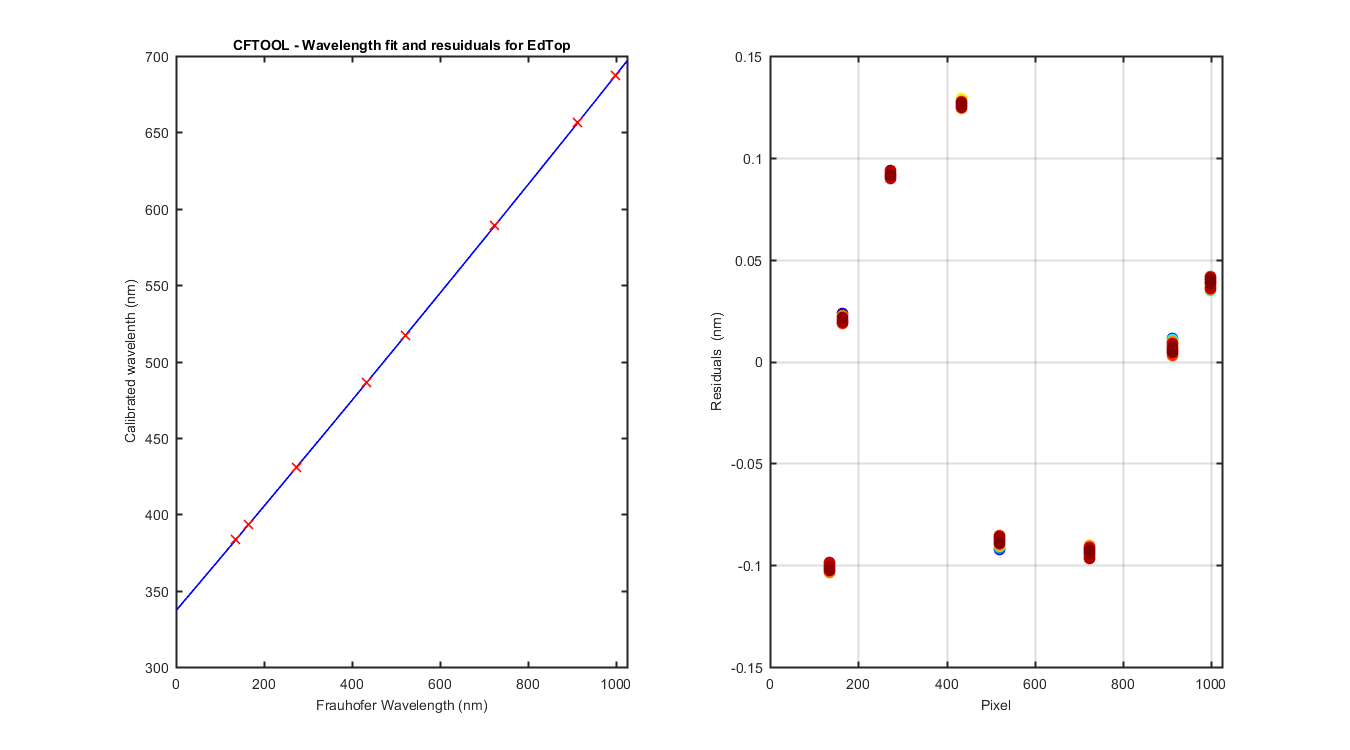

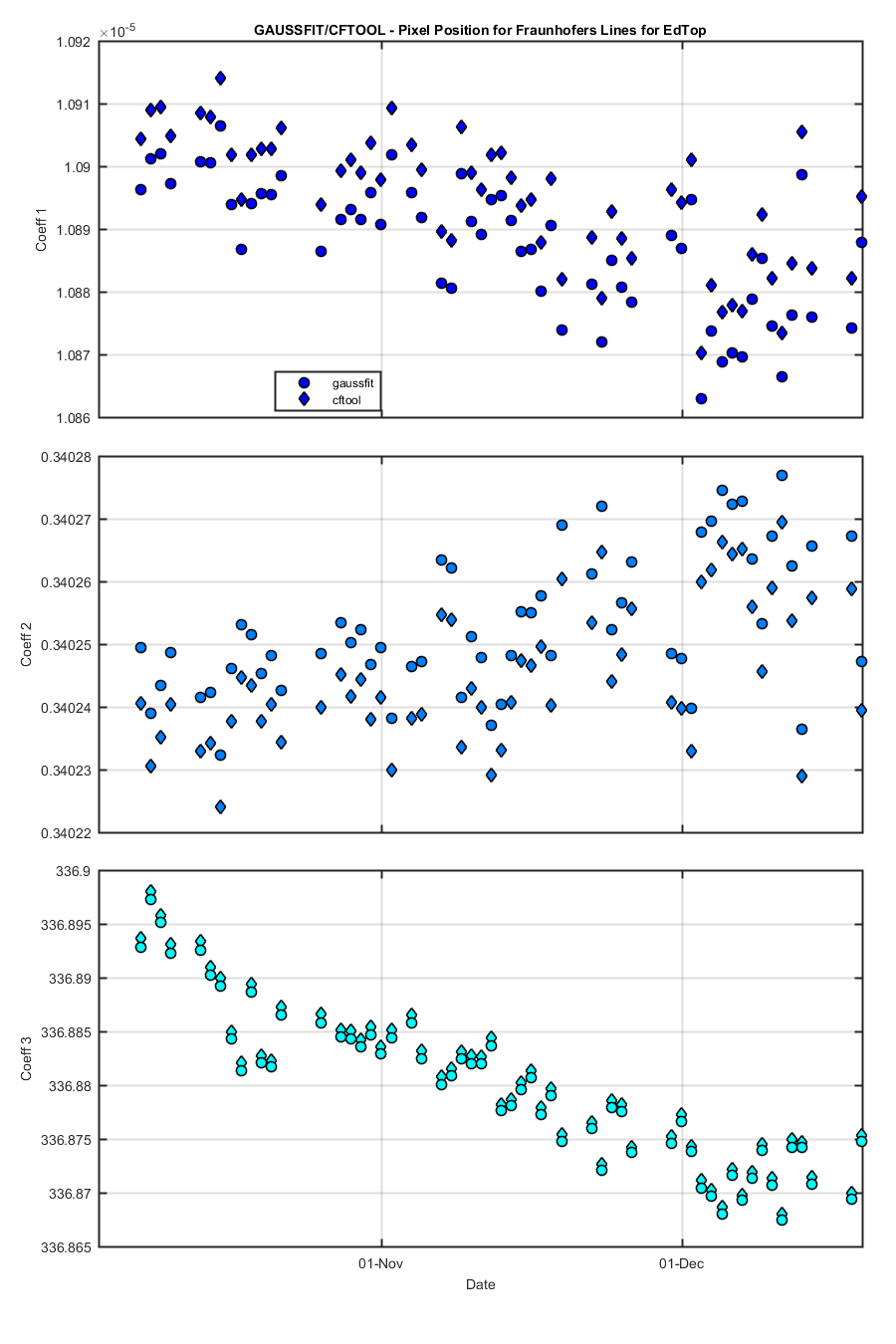

CFTOOL - Wavelength fit and resuiduals for EdTop
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 08-Oct-2017   10.01   1.089620e-05   3.402495e-01   3.368928e+02 |     0.00
 09-Oct-2017   10.01   1.090118e-05   3.402390e-01   3.368973e+02 |     0.00
 10-Oct-2017   10.01   1.090204e-05   3.402434e-01   3.368951e+02 |     0.00
 11-Oct-2017   10.01   1.089722e-05   3.402487e-01   3.368923e+02 |     0.00
 14-Oct-2017   10.01   1.090072e-05   3.402415e-01   3.368926e+02 |     0.00
 15-Oct-2017   10.01   1.090055e-05   3.402423e-01   3.368902e+02 |     0.01
 16-Oct-2017   10.01   1.090649e-05   3.402323e-01   3.368892e+02 |     0.01
 17-Oct-2017   10.01   1.089396e-05   3.402461e-01   3.368843e+02 |     0.01
 18-Oct-2017   10.01   1.088681e-05   3.402532e-01   3.368813e+02 |     0.02
 19-Oct-2017   10.01   1.089406e-05   3.402516e-01   3.368886e+02 |     0.00
 20-Oct-2017   10.01   1.089557e-05   3.402453e-01   3.368821e+02 |     0.02
 21-Oct-2017   10.01   1.089548e-05   3.402482e-01   3.368817e+02 |     0.01
 22-Oct-2017   10.01   1.089845e-05   3.402426e-01   3.368866e+02 |     0.01
 26-Oct-2017   10.01   1.088640e-05   3.402485e-01   3.368858e+02 |     0.02
 28-Oct-2017   10.01   1.089156e-05   3.402533e-01   3.368845e+02 |     0.01
 29-Oct-2017   10.01   1.089311e-05   3.402502e-01   3.368843e+02 |     0.01
 30-Oct-2017   10.01   1.089152e-05   3.402523e-01   3.368836e+02 |     0.01
 31-Oct-2017   10.01   1.089574e-05   3.402467e-01   3.368847e+02 |     0.01
 01-Nov-2017   10.01   1.089067e-05   3.402494e-01   3.368830e+02 |     0.02
 02-Nov-2017   10.01   1.090177e-05   3.402381e-01   3.368844e+02 |     0.01
 04-Nov-2017   10.01   1.089577e-05   3.402464e-01   3.368858e+02 |     0.01
 05-Nov-2017   10.01   1.089185e-05   3.402473e-01   3.368825e+02 |     0.02
 07-Nov-2017   10.01   1.088132e-05   3.402634e-01   3.368800e+02 |     0.01
 08-Nov-2017   10.01   1.088054e-05   3.402621e-01   3.368809e+02 |     0.02
 09-Nov-2017   10.01   1.089888e-05   3.402415e-01   3.368825e+02 |     0.02
 10-Nov-2017   10.01   1.089120e-05   3.402512e-01   3.368820e+02 |     0.01
 11-Nov-2017   10.01   1.088910e-05   3.402479e-01   3.368820e+02 |     0.02
 12-Nov-2017   10.01   1.089462e-05   3.402371e-01   3.368837e+02 |     0.02
 13-Nov-2017   10.01   1.089530e-05   3.402404e-01   3.368777e+02 |     0.03
 14-Nov-2017   10.01   1.089139e-05   3.402481e-01   3.368781e+02 |     0.02
 15-Nov-2017   10.01   1.088642e-05   3.402551e-01   3.368796e+02 |     0.02
 16-Nov-2017   10.01   1.088675e-05   3.402550e-01   3.368807e+02 |     0.02
 17-Nov-2017   10.01   1.088004e-05   3.402577e-01   3.368773e+02 |     0.02
 18-Nov-2017   10.01   1.089056e-05   3.402482e-01   3.368790e+02 |     0.02
 19-Nov-2017   10.01   1.087384e-05   3.402690e-01   3.368747e+02 |     0.02
 22-Nov-2017   10.01   1.088117e-05   3.402612e-01   3.368759e+02 |     0.02
 23-Nov-2017   10.01   1.087197e-05   3.402720e-01   3.368720e+02 |     0.02
 24-Nov-2017   10.01   1.088503e-05   3.402523e-01   3.368779e+02 |     0.02
 25-Nov-2017   10.01   1.088068e-05   3.402566e-01   3.368776e+02 |     0.02
 26-Nov-2017   10.01   1.087838e-05   3.402630e-01   3.368737e+02 |     0.02
 30-Nov-2017   10.01   1.088892e-05   3.402485e-01   3.368746e+02 |     0.03
 01-Dec-2017   10.01   1.088695e-05   3.402478e-01   3.368766e+02 |     0.03
 02-Dec-2017   10.01   1.089476e-05   3.402398e-01   3.368738e+02 |     0.03
 03-Dec-2017   10.01   1.086290e-05   3.402679e-01   3.368705e+02 |     0.04
 04-Dec-2017   10.01   1.087370e-05   3.402696e-01   3.368697e+02 |     0.03
 05-Dec-2017   10.01   1.086881e-05   3.402745e-01   3.368680e+02 |     0.03
 06-Dec-2017   10.01   1.087027e-05   3.402723e-01   3.368716e+02 |     0.03
 07-Dec-2017   10.01   1.086958e-05   3.402728e-01   3.368693e+02 |     0.03
 08-Dec-2017   10.01   1.087878e-05   3.402635e-01   3.368713e+02 |     0.03
 09-Dec-2017   10.01   1.088524e-05   3.402532e-01   3.368740e+02 |     0.03
 10-Dec-2017   10.01   1.087445e-05   3.402672e-01   3.368706e+02 |     0.03
 11-Dec-2017   10.01   1.086635e-05   3.402769e-01   3.368674e+02 |     0.03
 12-Dec-2017   10.01   1.087632e-05   3.402624e-01   3.368742e+02 |     0.03
 13-Dec-2017   10.01   1.089871e-05   3.402364e-01   3.368742e+02 |     0.03
 14-Dec-2017   10.01   1.087594e-05   3.402656e-01   3.368708e+02 |     0.03
 18-Dec-2017   10.01   1.087418e-05   3.402672e-01   3.368694e+02 |     0.03
 19-Dec-2017   10.01   1.088792e-05   3.402473e-01   3.368747e+02 |     0.03
----------------------------------------------------------------------
----------------------------------------------------------------------

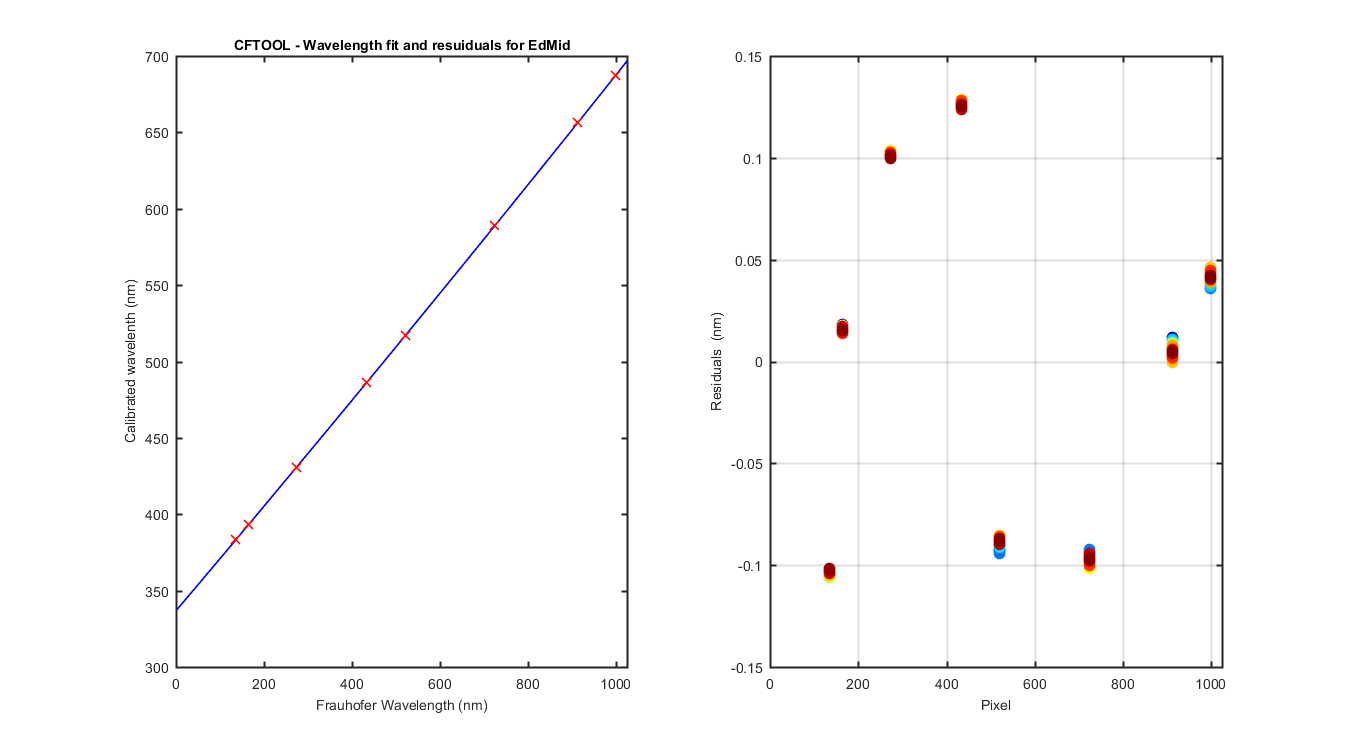

CFTOOL - Wavelength fit and resuiduals for EdMid
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 08-Oct-2017   10.02   1.072579e-05   3.404418e-01   3.368481e+02 |     0.00
 09-Oct-2017   10.02   1.071284e-05   3.404546e-01   3.368465e+02 |     0.00
 10-Oct-2017   10.02   1.072577e-05   3.404450e-01   3.368482e+02 |     0.00
 11-Oct-2017   10.02   1.073355e-05   3.404361e-01   3.368477e+02 |     0.00
 14-Oct-2017   10.02   1.071642e-05   3.404534e-01   3.368428e+02 |     0.01
 15-Oct-2017   10.02   1.071816e-05   3.404476e-01   3.368429e+02 |     0.01
 16-Oct-2017   10.02   1.073188e-05   3.404357e-01   3.368389e+02 |     0.01
 17-Oct-2017   10.02   1.069637e-05   3.404690e-01   3.368327e+02 |     0.02
 18-Oct-2017   10.02   1.070411e-05   3.404608e-01   3.368330e+02 |     0.02
 19-Oct-2017   10.02   1.071101e-05   3.404593e-01   3.368405e+02 |     0.01
 20-Oct-2017   10.02   1.070768e-05   3.404577e-01   3.368334e+02 |     0.02
 21-Oct-2017   10.02   1.070448e-05   3.404621e-01   3.368338e+02 |     0.02
 22-Oct-2017   10.02   1.071444e-05   3.404560e-01   3.368369e+02 |     0.01
 26-Oct-2017   10.02   1.071743e-05   3.404410e-01   3.368403e+02 |     0.02
 28-Oct-2017   10.02   1.070893e-05   3.404561e-01   3.368379e+02 |     0.01
 29-Oct-2017   10.02   1.071109e-05   3.404586e-01   3.368364e+02 |     0.01
 30-Oct-2017   10.02   1.071805e-05   3.404495e-01   3.368376e+02 |     0.01
 31-Oct-2017   10.02   1.072621e-05   3.404380e-01   3.368398e+02 |     0.01
 01-Nov-2017   10.02   1.070866e-05   3.404544e-01   3.368363e+02 |     0.02
 02-Nov-2017   10.02   1.071144e-05   3.404526e-01   3.368352e+02 |     0.02
 04-Nov-2017   10.02   1.072026e-05   3.404448e-01   3.368397e+02 |     0.01
 05-Nov-2017   10.02   1.070919e-05   3.404519e-01   3.368350e+02 |     0.02
 07-Nov-2017   10.02   1.070845e-05   3.404609e-01   3.368343e+02 |     0.01
 08-Nov-2017   10.02   1.070202e-05   3.404599e-01   3.368347e+02 |     0.02
 09-Nov-2017   10.02   1.072438e-05   3.404424e-01   3.368359e+02 |     0.01
 10-Nov-2017   10.02   1.071735e-05   3.404470e-01   3.368369e+02 |     0.01
 11-Nov-2017   10.02   1.070533e-05   3.404553e-01   3.368338e+02 |     0.02
 12-Nov-2017   10.02   1.070193e-05   3.404591e-01   3.368317e+02 |     0.02
 13-Nov-2017   10.02   1.070912e-05   3.404540e-01   3.368275e+02 |     0.03
 14-Nov-2017   10.02   1.070402e-05   3.404585e-01   3.368298e+02 |     0.02
 15-Nov-2017   10.02   1.071022e-05   3.404560e-01   3.368330e+02 |     0.02
 16-Nov-2017   10.02   1.071441e-05   3.404513e-01   3.368354e+02 |     0.01
 17-Nov-2017   10.02   1.070023e-05   3.404607e-01   3.368302e+02 |     0.03
 18-Nov-2017   10.02   1.070126e-05   3.404598e-01   3.368313e+02 |     0.02
 19-Nov-2017   10.02   1.072723e-05   3.404355e-01   3.368361e+02 |     0.02
 22-Nov-2017   10.02   1.070522e-05   3.404601e-01   3.368305e+02 |     0.02
 23-Nov-2017   10.02   1.070139e-05   3.404596e-01   3.368314e+02 |     0.02
 24-Nov-2017   10.02   1.070381e-05   3.404632e-01   3.368289e+02 |     0.02
 25-Nov-2017   10.02   1.069230e-05   3.404703e-01   3.368289e+02 |     0.03
 26-Nov-2017   10.02   1.069601e-05   3.404660e-01   3.368288e+02 |     0.03
 30-Nov-2017   10.02   1.071784e-05   3.404425e-01   3.368298e+02 |     0.03
 01-Dec-2017   10.02   1.071054e-05   3.404476e-01   3.368309e+02 |     0.03
 02-Dec-2017   10.02   1.070697e-05   3.404515e-01   3.368261e+02 |     0.03
 03-Dec-2017   10.02   1.069877e-05   3.404555e-01   3.368258e+02 |     0.04
 04-Dec-2017   10.02   1.070565e-05   3.404563e-01   3.368279e+02 |     0.03
 05-Dec-2017   10.02   1.070009e-05   3.404650e-01   3.368248e+02 |     0.03
 06-Dec-2017   10.02   1.068376e-05   3.404834e-01   3.368241e+02 |     0.03
 07-Dec-2017   10.02   1.068668e-05   3.404763e-01   3.368255e+02 |     0.03
 08-Dec-2017   10.02   1.070566e-05   3.404578e-01   3.368273e+02 |     0.03
 09-Dec-2017   10.02   1.070954e-05   3.404551e-01   3.368268e+02 |     0.02
 10-Dec-2017   10.02   1.071266e-05   3.404495e-01   3.368284e+02 |     0.03
 11-Dec-2017   10.02   1.070817e-05   3.404530e-01   3.368275e+02 |     0.03
 12-Dec-2017   10.02   1.070805e-05   3.404520e-01   3.368310e+02 |     0.03
 13-Dec-2017   10.02   1.071300e-05   3.404485e-01   3.368267e+02 |     0.03
 14-Dec-2017   10.02   1.069896e-05   3.404633e-01   3.368261e+02 |     0.03
 18-Dec-2017   10.02   1.070341e-05   3.404590e-01   3.368256e+02 |     0.03
 19-Dec-2017   10.02   1.070214e-05   3.404568e-01   3.368265e+02 |     0.03
----------------------------------------------------------------------
----------------------------------------------------------------------

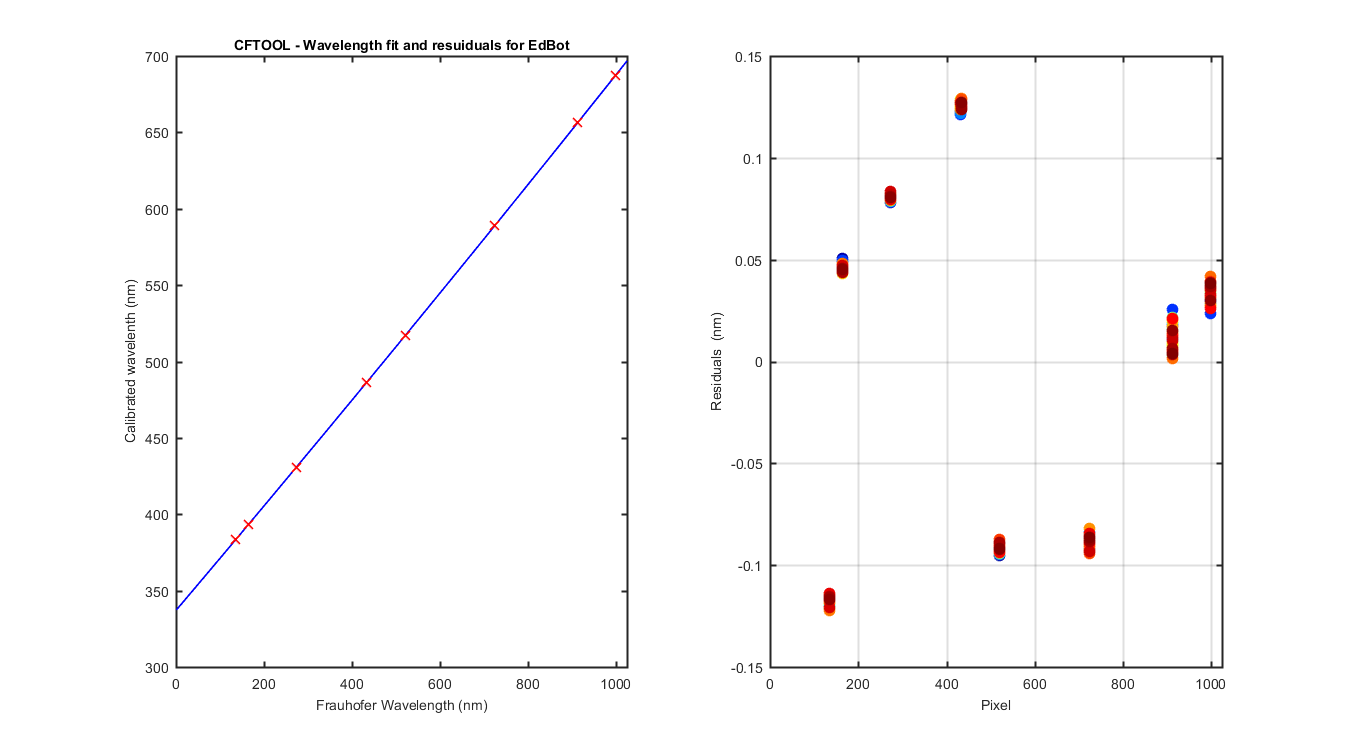

CFTOOL - Wavelength fit and resuiduals for EdBot
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 08-Oct-2017   10.03   1.103942e-05   3.399867e-01   3.370910e+02 |     0.00
 09-Oct-2017   10.03   1.101864e-05   3.400024e-01   3.370909e+02 |     0.01
 10-Oct-2017   10.03   1.101953e-05   3.400020e-01   3.370910e+02 |     0.01
 11-Oct-2017   10.03   1.100561e-05   3.400192e-01   3.370854e+02 |     0.01
 14-Oct-2017   10.03   1.099214e-05   3.400287e-01   3.370818e+02 |     0.02
 15-Oct-2017   10.03   1.099254e-05   3.400330e-01   3.370779e+02 |     0.01
 16-Oct-2017   10.03   1.102154e-05   3.400020e-01   3.370809e+02 |     0.01
 17-Oct-2017   10.03   1.102237e-05   3.400049e-01   3.370779e+02 |     0.01
 18-Oct-2017   10.03   1.102771e-05   3.399989e-01   3.370778e+02 |     0.01
 19-Oct-2017   10.03   1.100148e-05   3.400192e-01   3.370821e+02 |     0.02
 20-Oct-2017   10.03   1.102393e-05   3.399963e-01   3.370777e+02 |     0.02
 21-Oct-2017   10.03   1.097191e-05   3.400438e-01   3.370693e+02 |     0.03
 22-Oct-2017   10.03   1.097129e-05   3.400491e-01   3.370701e+02 |     0.03
 26-Oct-2017   10.03   1.098684e-05   3.400244e-01   3.370769e+02 |     0.03
 28-Oct-2017   10.03   1.103870e-05   3.399912e-01   3.370793e+02 |     0.01
 29-Oct-2017   10.03   1.100003e-05   3.400224e-01   3.370751e+02 |     0.02
 30-Oct-2017   10.03   1.095704e-05   3.400580e-01   3.370698e+02 |     0.03
 31-Oct-2017   10.03   1.102361e-05   3.400062e-01   3.370763e+02 |     0.01
 01-Nov-2017   10.03   1.100353e-05   3.400149e-01   3.370750e+02 |     0.02
 02-Nov-2017   10.03   1.097882e-05   3.400397e-01   3.370703e+02 |     0.03
 04-Nov-2017   10.03   1.097852e-05   3.400382e-01   3.370745e+02 |     0.03
 05-Nov-2017   10.03   1.100645e-05   3.400086e-01   3.370768e+02 |     0.03
 07-Nov-2017   10.03   1.099047e-05   3.400266e-01   3.370743e+02 |     0.03
 08-Nov-2017   10.03   1.099840e-05   3.400214e-01   3.370730e+02 |     0.03
 09-Nov-2017   10.03   1.096579e-05   3.400473e-01   3.370685e+02 |     0.04
 10-Nov-2017   10.03   1.102902e-05   3.399985e-01   3.370776e+02 |     0.01
 11-Nov-2017   10.03   1.095896e-05   3.400554e-01   3.370655e+02 |     0.04
 12-Nov-2017   10.03   1.098862e-05   3.400253e-01   3.370699e+02 |     0.03
 13-Nov-2017   10.03   1.103329e-05   3.399880e-01   3.370718e+02 |     0.02
 14-Nov-2017   10.03   1.097903e-05   3.400403e-01   3.370650e+02 |     0.03
 15-Nov-2017   10.03   1.096970e-05   3.400462e-01   3.370672e+02 |     0.04
 16-Nov-2017   10.03   1.099263e-05   3.400271e-01   3.370714e+02 |     0.03
 17-Nov-2017   10.03   1.094724e-05   3.400614e-01   3.370632e+02 |     0.05
 18-Nov-2017   10.03   1.095274e-05   3.400570e-01   3.370640e+02 |     0.05
 19-Nov-2017   10.03   1.098400e-05   3.400291e-01   3.370699e+02 |     0.04
 22-Nov-2017   10.03   1.100476e-05   3.400170e-01   3.370687e+02 |     0.03
 23-Nov-2017   10.03   1.094794e-05   3.400650e-01   3.370605e+02 |     0.05
 24-Nov-2017   10.03   1.095143e-05   3.400638e-01   3.370602e+02 |     0.04
 25-Nov-2017   10.03   1.096179e-05   3.400599e-01   3.370595e+02 |     0.04
 26-Nov-2017   10.03   1.096967e-05   3.400431e-01   3.370635e+02 |     0.04
 30-Nov-2017   10.03   1.099332e-05   3.400258e-01   3.370631e+02 |     0.04
 01-Dec-2017   10.03   1.100236e-05   3.400154e-01   3.370669e+02 |     0.03
 02-Dec-2017   10.03   1.097590e-05   3.400301e-01   3.370611e+02 |     0.05
 03-Dec-2017   10.03   1.091547e-05   3.400833e-01   3.370537e+02 |     0.07
 04-Dec-2017   10.03   1.101064e-05   3.400131e-01   3.370652e+02 |     0.03
 05-Dec-2017   10.03   1.096124e-05   3.400587e-01   3.370551e+02 |     0.04
 06-Dec-2017   10.03   1.096122e-05   3.400602e-01   3.370590e+02 |     0.04
 07-Dec-2017   10.03   1.097642e-05   3.400421e-01   3.370609e+02 |     0.04
 08-Dec-2017   10.03   1.098356e-05   3.400314e-01   3.370633e+02 |     0.04
 09-Dec-2017   10.03   1.101281e-05   3.400070e-01   3.370655e+02 |     0.03
 10-Dec-2017   10.03   1.098092e-05   3.400426e-01   3.370580e+02 |     0.04
 11-Dec-2017   10.03   1.096895e-05   3.400484e-01   3.370576e+02 |     0.04
 12-Dec-2017   10.03   1.089998e-05   3.400982e-01   3.370561e+02 |     0.07
 13-Dec-2017   10.03   1.094016e-05   3.400649e-01   3.370542e+02 |     0.06
 14-Dec-2017   10.03   1.097912e-05   3.400467e-01   3.370576e+02 |     0.04
 18-Dec-2017   10.03   1.101244e-05   3.400105e-01   3.370635e+02 |     0.03
 19-Dec-2017   10.03   1.095751e-05   3.400504e-01   3.370589e+02 |     0.05
----------------------------------------------------------------------
----------------------------------------------------------------------
CFTOOL - Wavelength fit and resuiduals for Es
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 03-Oct-2017   12.00   1.088408e-05   3.403646e-01   3.368740e+02 |     0.00
 05-Oct-2017   12.00   1.089756e-05   3.403372e-01   3.368567e+02 |     0.03
 06-Oct-2017   12.00   1.087708e-05   3.403642e-01   3.368515e+02 |     0.03
 07-Oct-2017   12.00   1.089200e-05   3.403419e-01   3.368477e+02 |     0.04
 08-Oct-2017   12.00   1.088652e-05   3.403466e-01   3.368481e+02 |     0.04
 09-Oct-2017   12.00   1.089438e-05   3.403389e-01   3.368488e+02 |     0.04
 10-Oct-2017   12.00   1.087681e-05   3.403611e-01   3.368447e+02 |     0.04
 11-Oct-2017   12.00   1.089639e-05   3.403363e-01   3.368488e+02 |     0.04
 14-Oct-2017   12.00   1.088194e-05   3.403516e-01   3.368430e+02 |     0.05
 15-Oct-2017   12.00   1.087565e-05   3.403610e-01   3.368378e+02 |     0.05
 16-Oct-2017   12.00   1.085694e-05   3.403828e-01   3.368290e+02 |     0.05
 17-Oct-2017   12.00   1.086106e-05   3.403800e-01   3.368279e+02 |     0.05
 18-Oct-2017   12.00   1.086942e-05   3.403695e-01   3.368282e+02 |     0.06
 19-Oct-2017   12.00   1.087751e-05   3.403587e-01   3.368394e+02 |     0.05
 20-Oct-2017   12.00   1.085975e-05   3.403831e-01   3.368247e+02 |     0.06
 21-Oct-2017   12.00   1.084709e-05   3.403975e-01   3.368226e+02 |     0.06
 22-Oct-2017   12.00   1.086310e-05   3.403784e-01   3.368292e+02 |     0.05
 26-Oct-2017   12.00   1.086593e-05   3.403631e-01   3.368341e+02 |     0.06
 28-Oct-2017   12.00   1.086760e-05   3.403699e-01   3.368342e+02 |     0.05
 29-Oct-2017   12.00   1.088364e-05   3.403516e-01   3.368371e+02 |     0.05
 30-Oct-2017   12.00   1.087541e-05   3.403596e-01   3.368358e+02 |     0.05
 31-Oct-2017   12.00   1.085097e-05   3.403903e-01   3.368267e+02 |     0.06
 01-Nov-2017   12.00   1.086313e-05   3.403747e-01   3.368277e+02 |     0.06
 02-Nov-2017   12.00   1.085437e-05   3.403883e-01   3.368239e+02 |     0.06
 04-Nov-2017   12.00   1.086952e-05   3.403700e-01   3.368315e+02 |     0.05
 05-Nov-2017   12.00   1.086561e-05   3.403738e-01   3.368257e+02 |     0.06
 07-Nov-2017   12.00   1.086576e-05   3.403741e-01   3.368298e+02 |     0.05
 08-Nov-2017   12.00   1.085713e-05   3.403827e-01   3.368271e+02 |     0.06
 09-Nov-2017   12.00   1.086447e-05   3.403750e-01   3.368259e+02 |     0.06
 10-Nov-2017   12.00   1.086106e-05   3.403818e-01   3.368261e+02 |     0.05
 11-Nov-2017   12.00   1.086305e-05   3.403713e-01   3.368276e+02 |     0.06
 12-Nov-2017   12.00   1.085187e-05   3.403840e-01   3.368225e+02 |     0.07
 13-Nov-2017   12.00   1.086648e-05   3.403692e-01   3.368226e+02 |     0.07
 14-Nov-2017   12.00   1.087762e-05   3.403547e-01   3.368302e+02 |     0.06
 15-Nov-2017   12.00   1.085922e-05   3.403813e-01   3.368241e+02 |     0.06
 16-Nov-2017   12.00   1.086156e-05   3.403765e-01   3.368273e+02 |     0.06
 17-Nov-2017   12.00   1.086616e-05   3.403731e-01   3.368218e+02 |     0.06
 18-Nov-2017   12.00   1.085946e-05   3.403789e-01   3.368223e+02 |     0.06
 19-Nov-2017   12.00   1.085535e-05   3.403850e-01   3.368214e+02 |     0.06
 22-Nov-2017   12.00   1.083816e-05   3.404067e-01   3.368165e+02 |     0.06
 23-Nov-2017   12.00   1.084330e-05   3.403995e-01   3.368168e+02 |     0.06
 24-Nov-2017   12.00   1.085792e-05   3.403779e-01   3.368240e+02 |     0.06
 25-Nov-2017   12.00   1.084650e-05   3.403943e-01   3.368182e+02 |     0.06
 26-Nov-2017   12.00   1.084372e-05   3.403961e-01   3.368176e+02 |     0.07
 30-Nov-2017   12.00   1.086713e-05   3.403682e-01   3.368207e+02 |     0.07
 01-Dec-2017   12.00   1.084910e-05   3.403866e-01   3.368180e+02 |     0.07
 02-Dec-2017   12.00   1.084538e-05   3.403917e-01   3.368130e+02 |     0.07
 03-Dec-2017   12.00   1.082831e-05   3.404051e-01   3.368116e+02 |     0.08
 04-Dec-2017   12.00   1.085630e-05   3.403816e-01   3.368200e+02 |     0.07
 05-Dec-2017   12.00   1.085804e-05   3.403780e-01   3.368212e+02 |     0.07
 06-Dec-2017   12.00   1.083556e-05   3.404053e-01   3.368161e+02 |     0.07
 07-Dec-2017   12.00   1.084387e-05   3.403937e-01   3.368182e+02 |     0.07
 08-Dec-2017   12.00   1.084885e-05   3.403882e-01   3.368196e+02 |     0.07
 09-Dec-2017   12.00   1.086026e-05   3.403736e-01   3.368225e+02 |     0.07
 10-Dec-2017   12.00   1.084970e-05   3.403866e-01   3.368187e+02 |     0.07
 11-Dec-2017   12.00   1.086239e-05   3.403705e-01   3.368225e+02 |     0.07
 12-Dec-2017   12.00   1.083527e-05   3.404037e-01   3.368159e+02 |     0.07
 13-Dec-2017   12.00   1.085196e-05   3.403814e-01   3.368183e+02 |     0.07
 14-Dec-2017   12.00   1.083919e-05   3.403996e-01   3.368160e+02 |     0.07
 18-Dec-2017   12.00   1.083376e-05   3.404095e-01   3.368107e+02 |     0.07
 19-Dec-2017   12.00   1.083513e-05   3.404017e-01   3.368141e+02 |     0.07
----------------------------------------------------------------------
----------------------------------------------------------------------
CFTOOL - Wavelength fit and resuiduals for LuTop
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 03-Oct-2017   21.01   1.733728e-05   3.358304e-01   3.377005e+02 |     0.00
 05-Oct-2017   21.01   1.718037e-05   3.359386e-01   3.376522e+02 |     0.10
 06-Oct-2017   21.01   1.723291e-05   3.359016e-01   3.376558e+02 |     0.08
 07-Oct-2017   21.01   1.716937e-05   3.359430e-01   3.376426e+02 |     0.12
 08-Oct-2017   21.01   1.717888e-05   3.359387e-01   3.376431e+02 |     0.11
 09-Oct-2017   21.01   1.718141e-05   3.359341e-01   3.376449e+02 |     0.11
 10-Oct-2017   21.01   1.714737e-05   3.359544e-01   3.376432e+02 |     0.13
 11-Oct-2017   21.01   1.714362e-05   3.359569e-01   3.376404e+02 |     0.13
 14-Oct-2017   21.01   1.706473e-05   3.360153e-01   3.376287e+02 |     0.17
 15-Oct-2017   21.01   1.707108e-05   3.360165e-01   3.376261e+02 |     0.16
 16-Oct-2017   21.01   1.710828e-05   3.359899e-01   3.376261e+02 |     0.15
 17-Oct-2017   21.01   1.704671e-05   3.360230e-01   3.376203e+02 |     0.19
 18-Oct-2017   21.01   1.702530e-05   3.360365e-01   3.376184e+02 |     0.20
 19-Oct-2017   21.01   1.710089e-05   3.359945e-01   3.376282e+02 |     0.15
 20-Oct-2017   21.01   1.705068e-05   3.360223e-01   3.376170e+02 |     0.19
 21-Oct-2017   21.01   1.706637e-05   3.360189e-01   3.376176e+02 |     0.17
 22-Oct-2017   21.01   1.704828e-05   3.360293e-01   3.376192e+02 |     0.18
 26-Oct-2017   21.01   1.713608e-05   3.359715e-01   3.376299e+02 |     0.14
 28-Oct-2017   21.01   1.710698e-05   3.359923e-01   3.376245e+02 |     0.15
 29-Oct-2017   21.01   1.706715e-05   3.360221e-01   3.376180e+02 |     0.17
 30-Oct-2017   21.01   1.705515e-05   3.360240e-01   3.376192e+02 |     0.18
 31-Oct-2017   21.01   1.703467e-05   3.360391e-01   3.376172e+02 |     0.19
 01-Nov-2017   21.01   1.706619e-05   3.360212e-01   3.376182e+02 |     0.17
 02-Nov-2017   21.01   1.702664e-05   3.360459e-01   3.376140e+02 |     0.19
 04-Nov-2017   21.01   1.706126e-05   3.360227e-01   3.376199e+02 |     0.17
 05-Nov-2017   21.01   1.685018e-05   3.361630e-01   3.376031e+02 |     0.27
 07-Nov-2017   21.01   1.708826e-05   3.360039e-01   3.376203e+02 |     0.16
 08-Nov-2017   21.01   1.702109e-05   3.360500e-01   3.376139e+02 |     0.19
 09-Nov-2017   21.01   1.705878e-05   3.360184e-01   3.376163e+02 |     0.18
 10-Nov-2017   21.01   1.703784e-05   3.360367e-01   3.376152e+02 |     0.19
 11-Nov-2017   21.01   1.707325e-05   3.360200e-01   3.376159e+02 |     0.17
 12-Nov-2017   21.01   1.705560e-05   3.360301e-01   3.376128e+02 |     0.18
 13-Nov-2017   21.01   1.705900e-05   3.360187e-01   3.376111e+02 |     0.19
 14-Nov-2017   21.01   1.589074e-05   3.368027e-01   3.375226e+02 |     0.70
 15-Nov-2017   21.01   1.700315e-05   3.360619e-01   3.376091e+02 |     0.20
 16-Nov-2017   21.01   1.702098e-05   3.360511e-01   3.376112e+02 |     0.19
 17-Nov-2017   21.01   1.700898e-05   3.360582e-01   3.376060e+02 |     0.21
 18-Nov-2017   21.01   1.706512e-05   3.360219e-01   3.376126e+02 |     0.18
 19-Nov-2017   21.01   1.699840e-05   3.360630e-01   3.376078e+02 |     0.21
 22-Nov-2017   21.01   1.701417e-05   3.360583e-01   3.376060e+02 |     0.20
 23-Nov-2017   21.01   1.702432e-05   3.360474e-01   3.376078e+02 |     0.20
 24-Nov-2017   21.01   1.702161e-05   3.360451e-01   3.376087e+02 |     0.20
 25-Nov-2017   21.01   1.700692e-05   3.360607e-01   3.376037e+02 |     0.21
 26-Nov-2017   21.01   1.695582e-05   3.360945e-01   3.375997e+02 |     0.23
 30-Nov-2017   21.01   1.700869e-05   3.360590e-01   3.376016e+02 |     0.21
 01-Dec-2017   21.01   1.701486e-05   3.360557e-01   3.376065e+02 |     0.20
 02-Dec-2017   21.01   1.709546e-05   3.359929e-01   3.376101e+02 |     0.18
 03-Dec-2017   21.01   1.703585e-05   3.360318e-01   3.376080e+02 |     0.20
 04-Dec-2017   21.01   1.704209e-05   3.360336e-01   3.376066e+02 |     0.20
 05-Dec-2017   21.01   1.707430e-05   3.360085e-01   3.376088e+02 |     0.19
 06-Dec-2017   21.01   1.701992e-05   3.360503e-01   3.376053e+02 |     0.20
 07-Dec-2017   21.01   1.699472e-05   3.360695e-01   3.376006e+02 |     0.21
 08-Dec-2017   21.01   1.700846e-05   3.360612e-01   3.376016e+02 |     0.21
 09-Dec-2017   21.01   1.695388e-05   3.360900e-01   3.375981e+02 |     0.24
 10-Dec-2017   21.01   1.696996e-05   3.360774e-01   3.376000e+02 |     0.23
 11-Dec-2017   21.01   1.700556e-05   3.360655e-01   3.376009e+02 |     0.21
 12-Dec-2017   21.01   1.704477e-05   3.360363e-01   3.376102e+02 |     0.19
 13-Dec-2017   21.01   1.690168e-05   3.361256e-01   3.375912e+02 |     0.26
 14-Dec-2017   21.01   1.695109e-05   3.360942e-01   3.375975e+02 |     0.24
 18-Dec-2017   21.01   1.702218e-05   3.360489e-01   3.376012e+02 |     0.21
 19-Dec-2017   21.01   1.700638e-05   3.360603e-01   3.376023e+02 |     0.21
----------------------------------------------------------------------
----------------------------------------------------------------------
CFTOOL - Wavelength fit and resuiduals for LuMid
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 03-Oct-2017   21.02   1.714158e-05   3.359971e-01   3.377000e+02 |     0.00
 05-Oct-2017   21.02   1.704133e-05   3.360850e-01   3.376517e+02 |     0.06
 06-Oct-2017   21.02   1.705307e-05   3.360709e-01   3.376530e+02 |     0.06
 07-Oct-2017   21.02   1.701936e-05   3.360940e-01   3.376415e+02 |     0.09
 08-Oct-2017   21.02   1.704637e-05   3.360759e-01   3.376420e+02 |     0.08
 09-Oct-2017   21.02   1.703652e-05   3.360833e-01   3.376437e+02 |     0.08
 10-Oct-2017   21.02   1.701109e-05   3.361001e-01   3.376415e+02 |     0.09
 11-Oct-2017   21.02   1.701348e-05   3.361076e-01   3.376368e+02 |     0.08
 14-Oct-2017   21.02   1.708849e-05   3.360520e-01   3.376436e+02 |     0.06
 15-Oct-2017   21.02   1.700497e-05   3.361107e-01   3.376331e+02 |     0.09
 16-Oct-2017   21.02   1.697272e-05   3.361239e-01   3.376299e+02 |     0.12
 17-Oct-2017   21.02   1.700866e-05   3.361100e-01   3.376264e+02 |     0.10
 18-Oct-2017   21.02   1.703040e-05   3.360952e-01   3.376287e+02 |     0.09
 19-Oct-2017   21.02   1.702290e-05   3.360976e-01   3.376342e+02 |     0.09
 20-Oct-2017   21.02   1.698717e-05   3.361234e-01   3.376218e+02 |     0.11
 21-Oct-2017   21.02   1.700386e-05   3.361106e-01   3.376253e+02 |     0.10
 22-Oct-2017   21.02   1.697819e-05   3.361286e-01   3.376251e+02 |     0.11
 26-Oct-2017   21.02   1.702140e-05   3.361034e-01   3.376308e+02 |     0.09
 28-Oct-2017   21.02   1.703903e-05   3.360922e-01   3.376297e+02 |     0.08
 29-Oct-2017   21.02   1.703447e-05   3.360899e-01   3.376292e+02 |     0.09
 30-Oct-2017   21.02   1.700421e-05   3.361164e-01   3.376261e+02 |     0.10
 31-Oct-2017   21.02   1.696062e-05   3.361410e-01   3.376231e+02 |     0.12
 01-Nov-2017   21.02   1.704370e-05   3.360846e-01   3.376305e+02 |     0.08
 02-Nov-2017   21.02   1.695787e-05   3.361390e-01   3.376214e+02 |     0.13
 04-Nov-2017   21.02   1.701060e-05   3.361086e-01   3.376280e+02 |     0.10
 05-Nov-2017   21.02   1.703552e-05   3.360894e-01   3.376301e+02 |     0.09
 07-Nov-2017   21.02   1.703094e-05   3.360944e-01   3.376274e+02 |     0.09
 08-Nov-2017   21.02   1.700862e-05   3.361040e-01   3.376266e+02 |     0.10
 09-Nov-2017   21.02   1.701530e-05   3.361076e-01   3.376225e+02 |     0.10
 10-Nov-2017   21.02   1.704618e-05   3.360887e-01   3.376266e+02 |     0.08
 11-Nov-2017   21.02   1.695991e-05   3.361398e-01   3.376202e+02 |     0.12
 12-Nov-2017   21.02   1.694068e-05   3.361547e-01   3.376152e+02 |     0.13
 13-Nov-2017   21.02   1.696989e-05   3.361298e-01   3.376148e+02 |     0.13
 14-Nov-2017   21.02   1.693820e-05   3.361465e-01   3.376169e+02 |     0.14
 15-Nov-2017   21.02   1.696829e-05   3.361350e-01   3.376194e+02 |     0.12
 16-Nov-2017   21.02   1.697140e-05   3.361343e-01   3.376201e+02 |     0.12
 17-Nov-2017   21.02   1.699008e-05   3.361211e-01   3.376178e+02 |     0.11
 18-Nov-2017   21.02   1.697554e-05   3.361380e-01   3.376152e+02 |     0.11
 19-Nov-2017   21.02   1.707197e-05   3.360648e-01   3.376270e+02 |     0.08
 22-Nov-2017   21.02   1.697254e-05   3.361319e-01   3.376161e+02 |     0.12
 23-Nov-2017   21.02   1.695062e-05   3.361477e-01   3.376136e+02 |     0.13
 24-Nov-2017   21.02   1.698165e-05   3.361319e-01   3.376145e+02 |     0.12
 25-Nov-2017   21.02   1.696307e-05   3.361454e-01   3.376119e+02 |     0.12
 26-Nov-2017   21.02   1.692223e-05   3.361656e-01   3.376100e+02 |     0.15
 30-Nov-2017   21.02   1.696130e-05   3.361396e-01   3.376110e+02 |     0.13
 01-Dec-2017   21.02   1.697508e-05   3.361251e-01   3.376180e+02 |     0.13
 02-Dec-2017   21.02   1.692680e-05   3.361652e-01   3.376052e+02 |     0.15
 03-Dec-2017   21.02   1.694378e-05   3.361527e-01   3.376102e+02 |     0.14
 04-Dec-2017   21.02   1.697361e-05   3.361342e-01   3.376117e+02 |     0.12
 05-Dec-2017   21.02   1.696614e-05   3.361301e-01   3.376108e+02 |     0.14
 06-Dec-2017   21.02   1.702341e-05   3.361026e-01   3.376171e+02 |     0.10
 07-Dec-2017   21.02   1.698522e-05   3.361255e-01   3.376120e+02 |     0.12
 08-Dec-2017   21.02   1.690593e-05   3.361768e-01   3.376049e+02 |     0.16
 09-Dec-2017   21.02   1.697353e-05   3.361377e-01   3.376100e+02 |     0.12
 10-Dec-2017   21.02   1.694245e-05   3.361547e-01   3.376086e+02 |     0.14
 11-Dec-2017   21.02   1.693893e-05   3.361524e-01   3.376098e+02 |     0.14
 12-Dec-2017   21.02   1.699943e-05   3.361141e-01   3.376210e+02 |     0.11
 13-Dec-2017   21.02   1.687371e-05   3.361980e-01   3.376006e+02 |     0.17
 14-Dec-2017   21.02   1.696358e-05   3.361422e-01   3.376096e+02 |     0.13
 18-Dec-2017   21.02   1.696487e-05   3.361354e-01   3.376094e+02 |     0.13
 19-Dec-2017   21.02   1.694558e-05   3.361554e-01   3.376089e+02 |     0.13
----------------------------------------------------------------------
----------------------------------------------------------------------
CFTOOL - Wavelength fit and resuiduals for LuBot
        Date  Sensor         Coeff1         Coeff2         Coeff3 | max diff
 03-Oct-2017   21.03   1.705073e-05   3.360644e-01   3.377115e+02 |     0.00
 05-Oct-2017   21.03   1.718772e-05   3.359853e-01   3.376861e+02 |     0.04
 06-Oct-2017   21.03   1.704414e-05   3.360758e-01   3.376733e+02 |     0.04
 07-Oct-2017   21.03   1.707284e-05   3.360577e-01   3.376682e+02 |     0.04
 08-Oct-2017   21.03   1.706697e-05   3.360641e-01   3.376649e+02 |     0.05
 09-Oct-2017   21.03   1.704076e-05   3.360794e-01   3.376667e+02 |     0.04
 10-Oct-2017   21.03   1.706925e-05   3.360546e-01   3.376698e+02 |     0.04
 11-Oct-2017   21.03   1.710361e-05   3.360334e-01   3.376704e+02 |     0.05
 14-Oct-2017   21.03   1.707097e-05   3.360585e-01   3.376644e+02 |     0.05
 15-Oct-2017   21.03   1.719823e-05   3.359761e-01   3.376723e+02 |     0.05
 16-Oct-2017   21.03   1.706235e-05   3.360761e-01   3.376550e+02 |     0.06
 17-Oct-2017   21.03   1.708142e-05   3.360570e-01   3.376563e+02 |     0.06
 18-Oct-2017   21.03   1.710137e-05   3.360460e-01   3.376561e+02 |     0.06
 19-Oct-2017   21.03   1.715219e-05   3.360128e-01   3.376664e+02 |     0.05
 20-Oct-2017   21.03   1.701170e-05   3.361074e-01   3.376447e+02 |     0.07
 21-Oct-2017   21.03   1.706974e-05   3.360694e-01   3.376516e+02 |     0.06
 22-Oct-2017   21.03   1.700804e-05   3.361077e-01   3.376498e+02 |     0.06
 26-Oct-2017   21.03   1.704986e-05   3.360762e-01   3.376576e+02 |     0.05
 28-Oct-2017   21.03   1.709236e-05   3.360500e-01   3.376571e+02 |     0.06
 29-Oct-2017   21.03   1.707182e-05   3.360644e-01   3.376547e+02 |     0.06
 30-Oct-2017   21.03   1.708335e-05   3.360557e-01   3.376561e+02 |     0.06
 31-Oct-2017   21.03   1.711177e-05   3.360372e-01   3.376578e+02 |     0.06
 01-Nov-2017   21.03   1.706062e-05   3.360743e-01   3.376536e+02 |     0.06
 02-Nov-2017   21.03   1.708478e-05   3.360581e-01   3.376520e+02 |     0.06
 04-Nov-2017   21.03   1.715065e-05   3.360119e-01   3.376623e+02 |     0.06
 05-Nov-2017   21.03   1.701972e-05   3.360906e-01   3.376535e+02 |     0.06
 07-Nov-2017   21.03   1.707352e-05   3.360645e-01   3.376527e+02 |     0.06
 08-Nov-2017   21.03   1.701693e-05   3.361003e-01   3.376486e+02 |     0.06
 09-Nov-2017   21.03   1.712696e-05   3.360228e-01   3.376567e+02 |     0.06
 10-Nov-2017   21.03   1.707787e-05   3.360606e-01   3.376526e+02 |     0.06
 11-Nov-2017   21.03   1.709006e-05   3.360488e-01   3.376539e+02 |     0.06
 12-Nov-2017   21.03   1.704607e-05   3.360876e-01   3.376455e+02 |     0.07
 13-Nov-2017   21.03   1.699526e-05   3.361177e-01   3.376379e+02 |     0.08
 14-Nov-2017   21.03   1.671640e-05   3.362992e-01   3.376207e+02 |     0.20
 15-Nov-2017   21.03   1.704558e-05   3.360793e-01   3.376480e+02 |     0.06
 16-Nov-2017   21.03   1.705983e-05   3.360738e-01   3.376483e+02 |     0.06
 17-Nov-2017   21.03   1.707355e-05   3.360652e-01   3.376450e+02 |     0.07
 18-Nov-2017   21.03   1.708306e-05   3.360557e-01   3.376488e+02 |     0.06
 19-Nov-2017   21.03   1.702705e-05   3.360974e-01   3.376437e+02 |     0.07
 22-Nov-2017   21.03   1.704966e-05   3.360834e-01   3.376437e+02 |     0.07
 23-Nov-2017   21.03   1.703472e-05   3.360894e-01   3.376423e+02 |     0.07
 24-Nov-2017   21.03   1.708497e-05   3.360650e-01   3.376441e+02 |     0.07
 25-Nov-2017   21.03   1.704785e-05   3.360789e-01   3.376432e+02 |     0.07
 26-Nov-2017   21.03   1.711009e-05   3.360450e-01   3.376468e+02 |     0.07
 30-Nov-2017   21.03   1.701111e-05   3.361034e-01   3.376386e+02 |     0.07
 01-Dec-2017   21.03   1.703996e-05   3.360848e-01   3.376448e+02 |     0.07
 02-Dec-2017   21.03   1.704886e-05   3.360836e-01   3.376369e+02 |     0.07
 03-Dec-2017   21.03   1.711507e-05   3.360444e-01   3.376446e+02 |     0.07
 04-Dec-2017   21.03   1.702571e-05   3.360942e-01   3.376382e+02 |     0.07
 05-Dec-2017   21.03   1.706759e-05   3.360650e-01   3.376413e+02 |     0.07
 06-Dec-2017   21.03   1.699764e-05   3.361177e-01   3.376368e+02 |     0.08
 07-Dec-2017   21.03   1.698617e-05   3.361255e-01   3.376338e+02 |     0.08
 08-Dec-2017   21.03   1.701787e-05   3.361056e-01   3.376365e+02 |     0.07
 09-Dec-2017   21.03   1.706320e-05   3.360757e-01   3.376381e+02 |     0.07
 10-Dec-2017   21.03   1.708287e-05   3.360609e-01   3.376413e+02 |     0.07
 11-Dec-2017   21.03   1.706026e-05   3.360767e-01   3.376401e+02 |     0.07
 12-Dec-2017   21.03   1.703465e-05   3.360896e-01   3.376444e+02 |     0.07
 13-Dec-2017   21.03   1.705233e-05   3.360797e-01   3.376367e+02 |     0.07
 14-Dec-2017   21.03   1.706083e-05   3.360765e-01   3.376388e+02 |     0.07
 18-Dec-2017   21.03   1.696010e-05   3.361447e-01   3.376287e+02 |     0.10
 19-Dec-2017   21.03   1.704676e-05   3.360865e-01   3.376387e+02 |     0.07
----------------------------------------------------------------------
pwd: E:\zflora\mldata\mobyrefresh\characterizations\intial\MOBY263\bs03
Date: 29-Jan-2018 15:53:33
Created from mr_pltfraunlines_(1)
